一、料線整體介紹

（一）料線電控工作原理基本介紹

料線的電控系統主要由交流接觸器、傳感器、開關、指示燈等組成。它主要的工作原理是由料位傳感器控制交流接觸器的閉合，進而控制電機通電與斷電。當料位傳感器閉合，交流接觸器內部的線圈通電，當線圈通電時，靜鐵芯產生電磁吸力，將動鐵芯吸合，由于觸頭系統是與動鐵芯聯動的，因此動鐵芯帶動兩條動觸片同時運行，觸點閉合，從而接通電源。當料位傳感器斷開，線圈斷電，吸力消失，動鐵芯聯動部分依靠彈簧的反作用力而分離，使主觸頭斷開，切斷電源，電機停止轉動。這就是料線的基本電路控制原理，而各廠家控制系統上增加的變壓器、電壓指示、按扭開關、前端料箱傳感器等，都是圍繞這個電控原理進行一些增加的附助功能配件。我們了解了電控原理后，也就懂得了如何進行電控系統的維護維修。

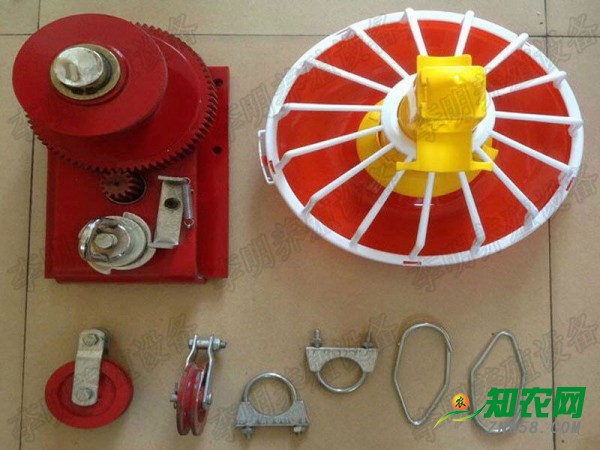

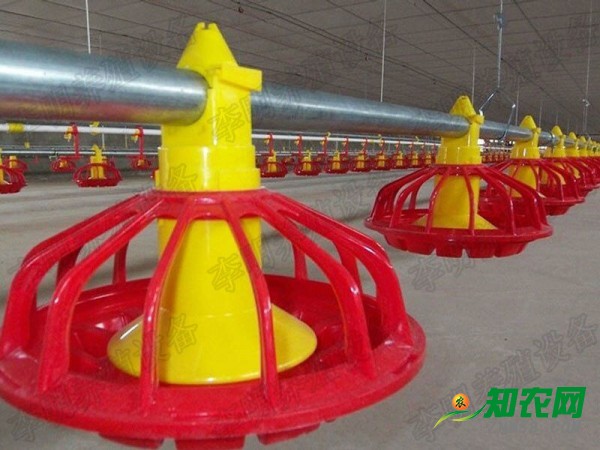

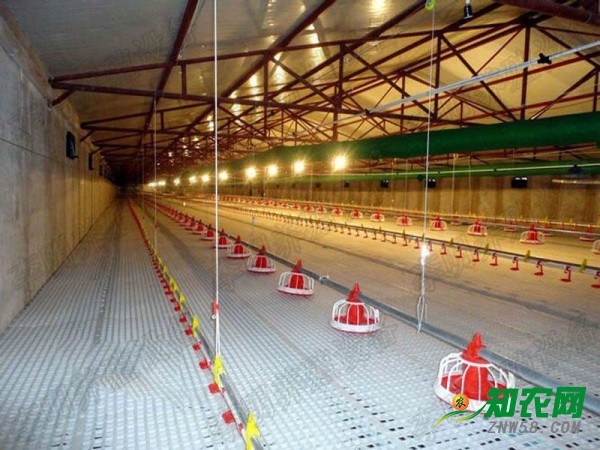

目前養戶使用的料線在養殖行業內又叫盤式料線，它主要由料箱、輸料管道、螺旋彈簧、料盤、懸掛升降裝置、驅動裝置、電控系統等組成。

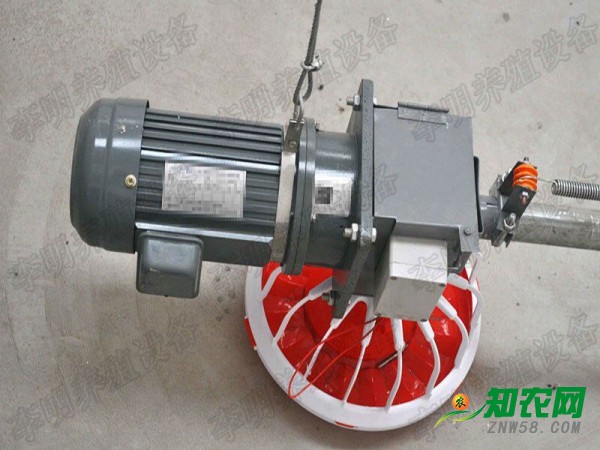

料線的主要工作原理是在電機的驅動下，輸料管道內的螺旋彈簧絞龍不繼旋轉，推動飼料輸送到各料盤。系統會判斷前端料箱是否有料，如果有料，則控制電機轉動，如果料箱已空，則控制電機轉動；同時，在料線未端裝有的檢測料盤亦在檢測料線是否已經加滿料，如果加滿則控制電機停止轉動，如果未加滿則控制電機繼續轉動，整個喂料過程達到自動化控制。使用料線后，養殖員只需把料倒到前端料箱，之后的送料由系統自動完成，喂料過程相當輕松。

（二）料線受力分析

料線的兩個受力關鍵點

1、前端料箱：前端料箱是料線最重部件，新設計的料箱裝滿料后有100多公斤，因此它對安裝位置要求較高。它對支架主要施加一個橫向作用力及豎直方向作用力，每個方向作用力與料箱加料后的重量相同，所以要求安裝料箱位置能同時提供兩個方向支承。

2、升降絞車：轉動升降絞車，可升高或降低料線，但升降絞車位置主要承受的不是豎直方向的作用力，它主要承受的是左右方向的一個拉力。所以，安裝料線時，絞車盡量安裝在料線中間位置，以使左右受力平衡。
